¿Conoce el principio básico de la medición de la temperatura del termopar?

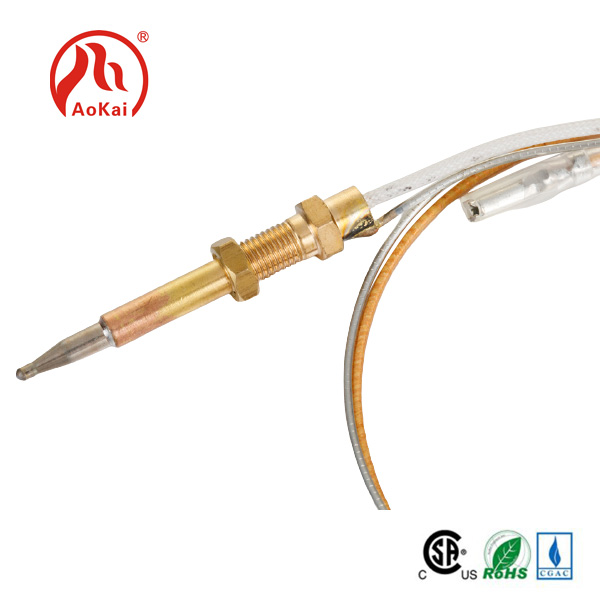

La investigación y el desarrollo de una gran parte del equipo del módulo de adquisición de temperatura más vendido en el mercado se basa en el principio de la tecnología de termopar.Par termoeléctricoes un elemento de detección de temperatura y un instrumento primario que mide directamente la temperatura y convierte la señal de temperatura en una señal de potencial termoeléctrico, que luego se convierte en la temperatura del medio medido a través de un instrumento eléctrico.

El principio básico de la medición de la temperatura del termopar es que dos conductores de diferentes materiales forman un circuito cerrado. Cuando hay un gradiente de temperatura en ambos extremos, una corriente pasará a través del bucle. En este momento, hay un potencial termoeléctrico entre los dos extremos, que es el llamado efecto Seebeck.

Los dos conductores homogéneos de diferentes componentes son termopares. El final con una temperatura más alta es el final de trabajo, y el final con una temperatura más baja es el extremo libre. El extremo libre suele ser a una temperatura constante. Según la relación funcional entre el potencial termoeléctrico y la temperatura, se realiza una tabla de graduación de termopar; La tabla de graduación se obtiene cuando la temperatura del extremo libre es 0 ℃. Diferentes termopares tienen diferentes tablas de graduación.

Cuando un tercer material de metal está conectado alpar termoeléctricoEl bucle, siempre que la temperatura de las dos uniones del material sea la misma, el potencial termoeléctrico generado por el termopar permanecerá sin cambios, es decir, no se verá afectado por el tercer metal conectado al bucle. Por lo tanto, al medir la temperatura del termopar, se puede conectar un instrumento de medición. Después de medir el potencial termoeléctrico, se puede conocer la temperatura del medio medido. El termopar soldea dos conductores o semiconductores A y B de diferentes materiales para formar un circuito cerrado.

Cuando dos conductores de diferentes componentes están conectados en ambos extremos para formar un bucle, cuando la temperatura de la unión es diferente, se generará una fuerza electromotriz en el bucle. Este fenómeno se llama efecto termoeléctrico, y esta fuerza electromotriz se llama potencial termoeléctrico.TermoparesUse este principio para medir la temperatura. Entre ellos, el final utilizado directamente para medir la temperatura del medio se llama extremo de trabajo, y el otro extremo se llama extremo frío; El extremo frío está conectado al instrumento de visualización o al instrumento coincidente, y el instrumento de visualización indicará el potencial termoeléctrico generado por el termopar. El termopar es en realidad un convertidor de energía que convierte la energía térmica en energía eléctrica y utiliza el potencial termoeléctrico generado para medir la temperatura. Para el potencial termoeléctrico del termopar, se deben tener en cuenta varios problemas.

1. El potencial termoeléctrico del termopar es la diferencia de la función de temperatura en ambos extremos del termopar, no la función de la diferencia de temperatura en ambos extremos del termopar;

2. El tamaño del potencial termoeléctrico generado por el termopar no tiene nada que ver con la longitud y el diámetro del termopar cuando el material del termopar es uniforme, pero solo con la composición del material termopar y la diferencia de temperatura en ambos extremos;

3. Cuando se determina la composición material de los dos cables de termopar del termopar, el tamaño del potencial termoeléctrico del termopar solo está relacionado con la diferencia de temperatura del termopar; Si la temperatura del extremo frío del termopar se mantiene constante, el potencial termoeléctrico del termopar es solo una función de valor único de la temperatura final de trabajo.
