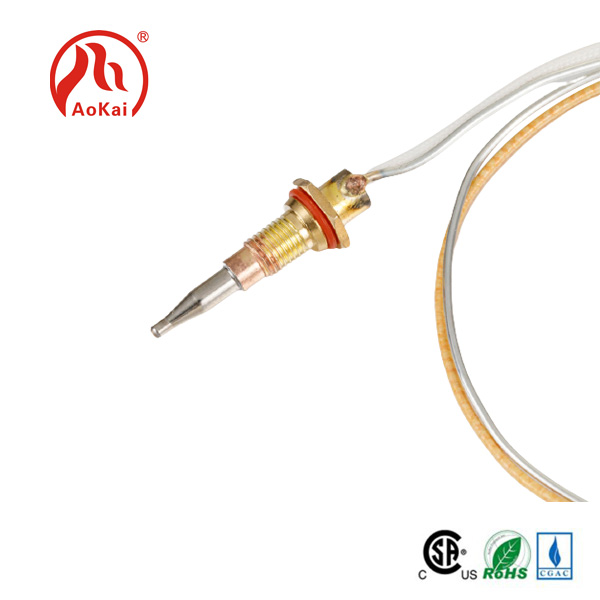

En el ámbito de la instrumentación industrial, pocos dispositivos han resistido la prueba del tiempo comotermopares. Estos sensores compactos y robustos se han convertido en la columna vertebral de la medición de la temperatura en innumerables industrias, desde la fabricación de acero hasta la ingeniería aeroespacial. Pero, ¿qué los hace exactamente tan insustituibles? Esta guía en profundidad explorará la ciencia detrás de los termopares, sus diversas aplicaciones, parámetros de rendimiento crítico y abordará preguntas comunes, revelando por qué siguen siendo la opción para el monitoreo preciso de la temperatura en los entornos más duros.
Principio de trabajo
En su núcleo, los termopares funcionan en el efecto Seebeck, un fenómeno descubierto en 1821 donde dos metales diferentes unidos en dos uniones generan un voltaje proporcional a la diferencia de temperatura entre ellos. Cuando una unión (la "unión caliente") está expuesta a la temperatura que se mide y la otra (la "unión fría") permanece a una temperatura de referencia conocida, el voltaje resultante se puede convertir a una lectura de temperatura precisa.
Este diseño simple pero brillante elimina la necesidad de fuentes de energía externas, lo que hace que los termopares sean inherentemente confiables en ubicaciones remotas o peligrosas. A diferencia de los sensores basados en la resistencia (RTD), su durabilidad en condiciones extremas proviene de piezas móviles mínimas y una construcción robusta.
Ventajas clave
La popularidad duradera de los termopares proviene de cinco ventajas críticas:
Parámetro
|
Tipo K
|
Tipo j
|
Tipo T
|
Tipo R
|
Rango de temperatura
|
-200 ° C a 1.372 ° C
|
-40 ° C a 750 ° C
|
-270 ° C a 370 ° C
|
0 ° C a 1.768 ° C
|
Exactitud
|
± 1.5 ° C o ± 0.4% de lectura (lo que sea mayor)
|
± 2.2 ° C o ± 0.75% de lectura
|
± 0.5 ° C (-40 ° C a 125 ° C); ± 1.0 ° C (125 ° C a 370 ° C)
|
± 1.0 ° C (0 ° C a 600 ° C); ± 0.5% (600 ° C a 1,768 ° C)
|
Tiempo de respuesta (T90)
|
<1 segundo (unión expuesta)
|
<0.5 segundos (unión expuesta)
|
<0.3 segundos (unión expuesta)
|
<2 segundos (envasado)
|
Material de la vaina
|
316 acero inoxidable
|
Inconel 600
|
304 acero inoxidable
|
Cerámico
|
Diámetro de la vaina
|
0.5 mm a 8 mm
|
0.5 mm a 8 mm
|
0.25 mm a 6 mm
|
3 mm a 12 mm
|
Longitud del cable
|
Personalizable (0.5m a 50 m)
|
Personalizable (0.5m a 50 m)
|
Personalizable (0.5m a 30 m)
|
Personalizable (0.5m a 20 m)
|
Tipo de conector
|
Miniatura (SMPW), estándar (MPJ)
|
Miniatura (SMPW), estándar (MPJ)
|
Miniatura (SMPW)
|
Cerámica alta
|
P: ¿Cómo calibro un termopar y con qué frecuencia se necesita?
R: La calibración implica comparar la salida del termopar con una temperatura de referencia conocida (usando un baño o horno de calibración). Para aplicaciones críticas como la fabricación farmacéutica, la calibración debe ocurrir cada 6 meses. En entornos menos exigentes (por ejemplo, HVAC), la calibración anual es suficiente. La mayoría de los termopares industriales mantienen la precisión dentro de las especificaciones durante 1 a 3 años bajo un uso normal, pero las condiciones duras pueden requerir controles más frecuentes. Siga siempre las pautas ISO 9001 para la documentación de calibración.
P: ¿Qué causa la deriva del termopar y cómo se puede prevenir?
R: Drift - pérdida gradual de precisión - Resultados de tres factores principales: 1) cambios metalúrgicos en los cables de termopar debido a la exposición prolongada a altas temperaturas; 2) contaminación de gases o líquidos que reaccionan con la unión; 3) Estrés mecánico por vibración o ciclo térmico. Las medidas de prevención incluyen: seleccionar el tipo de termopar correcto para el rango de temperatura, usar vainas protectoras en entornos corrosivos, asegurar cables para minimizar el movimiento y reemplazar los sensores antes de que expire su vida útil esperada (típicamente el 80% de la vida útil nominal para procesos críticos).
